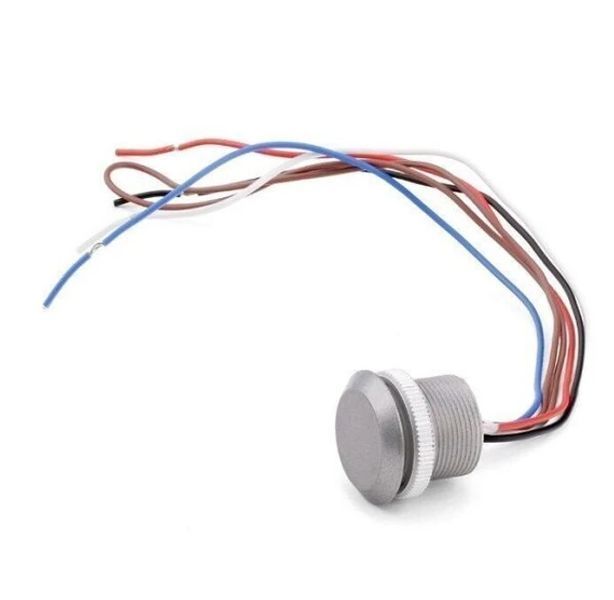

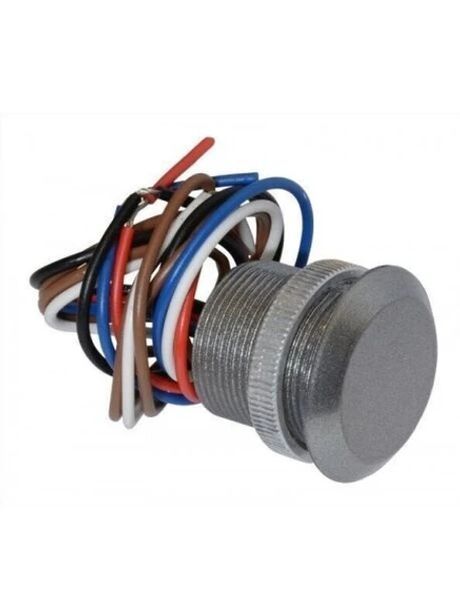

Зчитувач CP-Z 2L (врізний)

Зчитувач CP-Z 2L (врізний)

Зчитувач CP-Z 2L використовується в системах контролю управління доступом (СКУД). Він застосовується для зчитування і передачі контролеру ID номера карти, брелка або браслета з чіпом, стандарту Em-Marine по протоколу Dallas Touch Memory (Ibutton) або Wiegand 26.

Робота зчитувача
У режимі очікування горить червоне світло. В момент піднесення ідентифікатора червоне світло вимикається на одну секунду. Поки ідентифікатор поруч зі зчитувачем CP-Z 2L, світлова індикація відключена. Якщо перемичка управління світлом перерізана, то в режимі очікування червоне світло не горить, але загоряється на одну секунду в момент піднесення брелка.

Призначення проводів
Червоний - 12DCV
Чорний - GND
Синій - Data 0
Білий - Data 1 / Вихід Dallas TM, ТМ центральний
Коричневий - перемичка, для відключення підсвічування перерізати

Застосування
Корпус CP-Z 2L виготовлений з механічно міцного і вогнетривкого матеріалу і повністю повторює форми контактора для ключів DALLAS. Дана особливість дозволяє встановлювати CP-Z 2L у виробах СКУД замість традиційних контакторів для ключів DALLAS без будь-яких змін в конструкції або складнощів в монтажі. Все це дозволить надати користувачам: додатковий сервіс і функціонал безконтактних технологій; переваги безконтактного відкривання дверей (не виймаючи ключ із кишені або гаманця); великий вибір ключів різної форми та кольорів, в тому числі з можливістю нанесення логотипа.

Технічні параметри
Тип монтажу: врізний
Робоча частота: 125 KHz
Читання ідентифікаторів: EM-Marine
Діяльність читання: 3-6 см
Вихідний інтерфейс: Dallas Touch Memory (емуляція DS1990A), Wiegand 26
Максимальна довжина лінії від зчитувача до контролера: Dallas Touch Memory - ? 15 м; Wiegand 26 - ? 100 м
Світлова індикація: є
Підсвічування: постійно горить червоне світло * (опціонально)
Напруга живлення: 12 DCV
Споживання струму: 35 мА
Матеріал корпусу: поліамід
Колір корпусу: світло-сірий металік
Робоча температура: -30 ° C + 40 ° C
Габаритні розміри: ? 26 * 22 мм
